常見的幾種砂石骨料生產線工藝設計和設備配置優缺點對比分析!
文章出處:
通用礦山機器
作者:
通用礦山機器
瀏覽次數:
31
發布日期:
2023-12-17

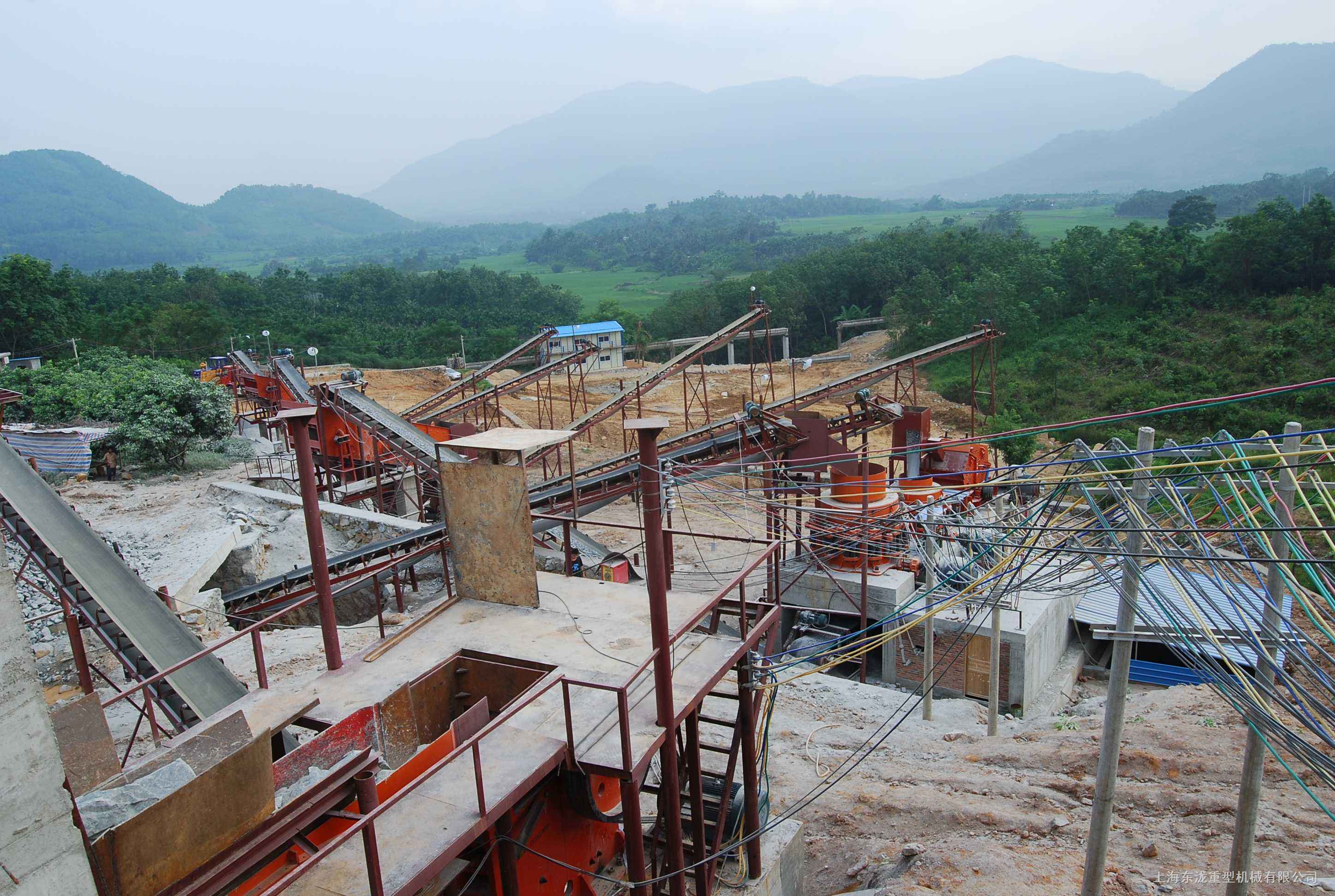

砂石骨料生產線主要由破碎系統、篩分系統、制砂系統(不生產機制砂則可以省略制砂系統)、儲存和除塵系統組成。針對當前砂石骨料生產線日漸增多,且綠色環保要求和品質化要求提高的情況下,砂石骨料生產線該如何對破碎設備進行選型?生產線設備與設備配置之間的差別是什么?有什么優點、缺點?本文對常見的幾種砂石骨料生產線的工藝設計和主要設備配置進行優缺點分析比較,分析其適用場合和相應的選型思路,為砂石骨料生產線設計提供參考。
砂石骨料生產系統一般根據原料特性、系統規模、場地布置條件、系統工藝等進行設備選型,涉及的主要設備有破碎機、振動篩、制砂機,輔助設備有帶式輸送機、給料機、除塵器、洗砂機等。
1、砂石骨料破碎系統
典型的流程有:單段錘式破碎機系統;顎式破碎機+反擊式破碎機系統;顎式破碎機+圓錐式破碎機系統;顎式破碎機+反擊式破碎機+立式沖擊破碎機(制砂)系統和顎式破碎機+圓錐式破碎機+圓錐式破碎機系統。破碎系統的選擇應根據物料特性、產品粒形和市場需求綜合考慮決定。
(1)單段錘式破碎機系統。此系統由錘式破碎機和篩分系統組成。
優點:流程簡單;易維護管理;占地少;項目投資低;單位產品能耗低。
缺點:產品品種比例不易調節和對礦石的適應性差,使用范圍較窄;產品粒形較差,細粉量大,產品獲得率低;破碎機需要的收塵風量大;磨損件的消耗高;其主要在水泥企業共用礦山破碎機水泥、骨料聯產生產線和特定的礦石新建生產線使用。
(2)顎式破碎機+反擊式破碎機系統。此系統由顎式破碎機、反擊式破碎機和篩分系統組成。
優點:系統能力規格較多,可大型化,其使用范圍廣;產品品種比例易調節;適用于中等磨蝕指數物料。缺點:單位產品能耗較高;對高磨蝕指數礦石的適應性差,產品粒形中等,粗粒徑骨料的獲得率中等;破碎機需要的收塵風量大;磨損件的消耗比圓錐破高。

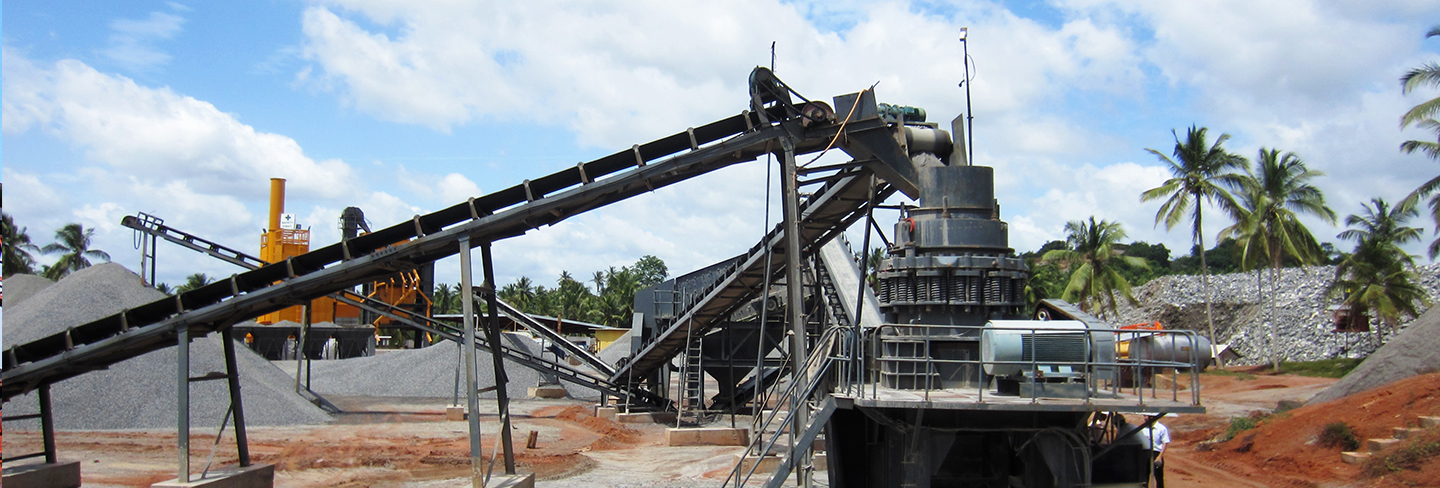

(3)顎式破碎機+圓錐式破碎機系統。此系統由顎式破碎機、圓錐式破碎機和篩分系統組成。
優點:產品品種比例易調節;適用于高磨蝕指數物料;產品粒形好,細粉量小,粗粒徑骨料的獲得率高;破碎機需要的收塵風量??;單位產品能耗低;磨損件的消耗低。缺點:圓錐式破碎機規格較少,當系統能力要求較大時需要三級破碎或者較多臺破碎機,此時流程復雜,項目投資高;其使用范圍相對較反擊式破碎機窄。
(4)顎式破碎機+反擊式破碎機+立式沖擊破碎機(制砂)系統。此系統由顎式破碎機、反擊式破碎機、立式沖擊破碎機和篩分系統組成,其流程基本與顎式破碎機+反擊式破碎機系統相同,只是增加了立式沖擊破碎機對骨料整型以滿足高品質骨料客戶需求。該系統除具有顎式破碎機+反擊式破碎機系統優、缺點外還具有以下特點:可提供多品質骨料以滿足不同客戶需求,立軸破碎機產生細粉料較多可以兼顧生產機制砂;但流程復雜,項目投資高;單位產品能耗高。
(5)顎式破碎機+中碎圓錐式破碎機+細碎圓錐式破碎機系統。此系統由顎式破碎機、中碎圓錐式破碎機、細碎圓錐式破碎機和篩分系統組成,其流程基本與顎式破碎機+圓錐式破碎機系統相同,只是增加了一級細碎圓錐式破碎機。該系統除具有顎式破碎機+圓錐式破碎機系統優、缺點外還具有一些特點:可以滿足系統產量能力較大要求;但流程復雜,項目投資高。
2、篩分系統
篩分系統可以把不需要破碎的細料和土篩除,再通過振動篩可以把土和細骨料篩出來,這樣既可以防止細料再破碎增加能耗和增加粉料,又可以把土除掉以減少后面工序的揚塵,還可以提高骨料的品質。砂石骨料生產線的篩分系統貫穿整條生產線的始末,在破碎之前需要進行的篩分(預篩分),預先篩分能可以把土和細骨料篩出來,這樣既可以防止細料再破碎增加能耗和增加粉料,又可以把土除掉以減少后面工序的揚塵,提高骨料的品質;末端成品砂石骨料的篩分。一條生產線加工的骨料不止一種粒度的成品,而不同用戶對砂石骨料的粒度要求是不同的,因此將其篩選成多種粒級的產品,供應給各類用戶。
3、制砂系統
砂石骨料生產線如果需要砂子,就需要需要制砂系統來進行制砂,制砂系統主要由整形制砂機、振動篩組成,其主要的設計要點有:進制砂機的原料的粒徑越接近產品則制砂效率越高,所以生產時盡量用粒徑較小的原料,而不要用超規格的原料,這樣不但制砂效率有所下降,還會加速設備的損耗。
4、除塵系統
除塵系統由噴水降塵和袋收塵器兩部分組成,噴水的作用是少產生灰塵,袋收塵器的作用是把產生的灰塵收集起來。
設計時應根據骨料礦山的特點,綜合考慮各個工序的關鍵點,才能設計出建設投資低、運營成本低、經濟效益高、環境友好型的精品生產線。鄭州通礦重工作為擁有60余年礦山行業生產研發經驗的老牌廠家,生產出來的制砂機設備、破碎設備、篩分洗砂設備都有質量、生產線設計、交貨時間的保障,在國內市場有很好的口碑,而且產品遠銷美國、歐洲、東南亞等海外國家。鄭州通礦重工作為專業的破碎機研發生產廠家,公司始終把產品質量和技術創新作為企業發展的前提,堅持以客戶價值為導向,推出定制化的生產理念,并層層嚴把技術關、質量關、服務關,讓客戶無后顧之憂,真正實現客戶價值最大化!鄭州通礦重工可根據您的具體需求為您量身設計砂石生產線解決方案并提供全套設備的選型、安裝、調試等,詳情可點擊右側在線咨詢或撥打咨詢電話!
